MATRIX SC 1 CLOCK DI PRECISIONE PER STREAMER DAC CD NUOVO GARANZIA UFFICIALE

MATRIX SC 1

Matrix Audio SC-1 generatore di Clock di riferimento a 10 MHz con oscillatore OCXO SC-cut progettato per sincronizzare streamer, DAC e lettori CD, Rumore di fase ultra-basso (-118 dBc/Hz @1 Hz), Jitter di soli 20 fs, Quattro uscite BNC bufferizzate indipendenti, Temporizzazione estremamente precisa e miglioramento tangibile della qualità audio nei sistemi digitali di fascia alta, Ingresso 1PPS per calibrazione esterna (GPS), Alimentazione lineare con trasformatore toroidale, Circuiti separati per OCXO e sezione Clock, Sistema antivibrazione CBVB, Chassis in alluminio CNC ad alta schermatura.

Il Matrix Audio SC-1 è il primo generatore di clock esterno del marchio, sviluppato per portare la sincronizzazione temporale nei sistemi audio digitali a un livello superiore, ed è un prodotto pensato per impianti Hi-Fi di alta gamma, che consente a più dispositivi, come  streamer, DAC e lettori CD, di condividere un unico riferimento di clock ad altissima precisione, migliorando coerenza, dettaglio e naturalezza della riproduzione sonora.

Al centro del dispositivo si trova un oscillatore OCXO (Oven-Controlled Crystal Oscillator) con cristallo SC-cut, una tecnologia avanzata che garantisce una stabilità termica e una precisione nettamente superiori rispetto ai tradizionali cristalli AT-cut, ove il quarzo opera in una camera a temperatura controllata, riducendo drasticamente le variazioni dovute all’ambiente e mantenendo la frequenza estremamente stabile nel tempo.

Il risultato che tutto ciò porta è quello di un segnale di clock a 10 MHz con rumore di fase estremamente contenuto e jitter ridottissimo, elementi fondamentali per una corretta ricostruzione del segnale audio digitale, e a differenza di molti concorrenti, Matrix Audio dichiara le prestazioni direttamente sulle uscite BNC, fornendo dati reali e misurabili.

Il Matrix Audio SC-1 è poi dotato di quattro uscite BNC indipendenti con buffer dedicati, che assicurano un’impedenza stabile a 50 ohm e impediscono interferenze tra i dispositivi collegati, in più è possibile sincronizzare simultaneamente più componenti senza perdita di qualità del segnale.

La flessibilità del Matrix Audio SC-1 è garantita anche dalla possibilità di scegliere tra forma d’onda sinusoidale o quadra (impostata in fabbrica), per adattarsi alle esigenze dei diversi dispositivi, mentre l’ingresso 1PPS consente inoltre la calibrazione tramite sorgenti esterne ad altissima precisione, come sistemi GPS.

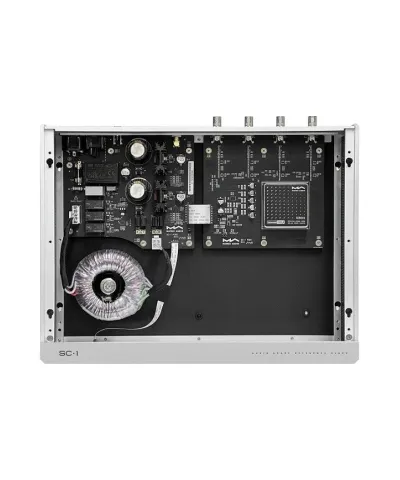

Altro elemento fondamentale del Matrix Audio SC-1 è la sua sezione di alimentazione, che è di tipo lineare interna con trasformatore toroidale e circuiti separati per l’oscillatore e la sezione clock, che assicura una distribuzione dell’energia stabile e priva di interferenze. Inoltre, il sistema antivibrazione CBVB e lo chassis in alluminio lavorato CNC contribuiscono a mantenere il funzionamento del clock in condizioni ideali.

In conclusione il Matrix Audio SC-1 rappresenta quindi una soluzione di riferimento per audiofili esigenti che desiderano ottenere il massimo dalle proprie sorgenti digitali, migliorando la sincronizzazione e riducendo al minimo jitter e rumore.

.

Specifiche tecniche

Tipologia: Generatore di Clock audio

Oscillatore: A cristallo tagliato SC a controllo termico con rumore di fase ultra-basso da 10.000 MHz

Precisione della frequenza al momento della spedizione: <±0.01 ppm

Stabilità della frequenza in funzione dell'intervallo di temperatura: <0.003 ppm da -40 °C a +70 °C

Stabilità a breve termine: <5E-13 a TaU = 1s

Tempo di riscaldamento: <5 min a 25 °C

Ingresso: 1PPS per calibrazione esterna (GPS)

Porte di uscita: 4 Buffer driver indipendenti BNC

Forma d'onda in uscita: Onda sinusoidale o onda quadra (impostata in fabbrica in base alle esigenze del cliente)

Frequenza di uscita: 10.000 MHz

Livello di output: 0.5 Vrms con onda sinusoidale / 1 Vrms con onda quadra

Impedenza di uscita: 50 ohm

Rumore di fase misurato sulla porta di uscita

1 Hz: ≤ -118 dBc/Hz

10 Hz ≤ -140 dBc/Hz

100 Hz: ≤ -150 dBc/Hz

1000 Hz:  ≤ -160 dBc/Hz

Livello di rumore di fondo: ≤ -170 dBc/Hz

Jitter misurato sulla porta di uscita: 20 fs a 1-100 Hz

Alimentazione: Lineare con trasformatore toroidale

Consumo energetico massimo: <20 W

Dimensioni: 330 x 97 x 267 mm (LxAxP)

Peso: 4.4 kg
